UG如何快速的抽取產品線條

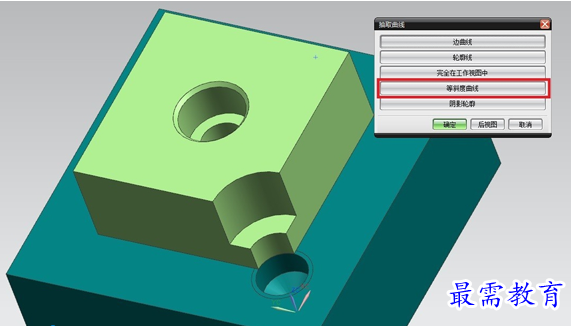

第1步、抽取曲線的等輪廓曲線，主要用于產品分模以及不同角度的輪廓線，具操作作如下：

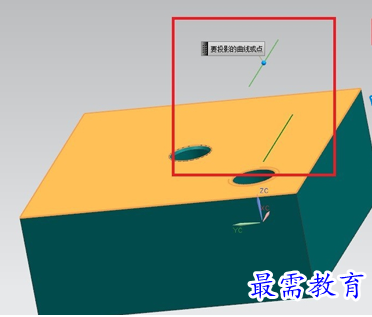

第2步、利用投影曲線，將產品的曲線投影在任何一個能相交的面上，具體操作如下：

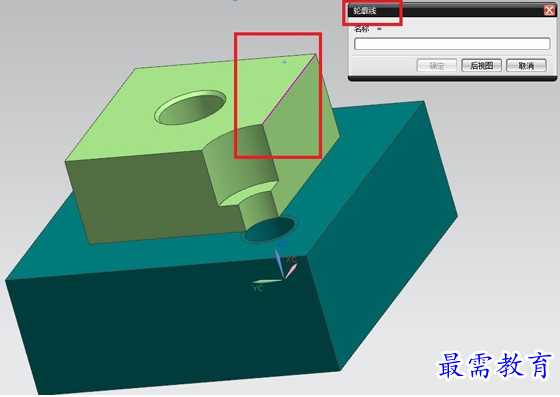

第3步、直接提取產品輪廓線進行屬性更改，即可投入使用；具體操作日下圖所示：

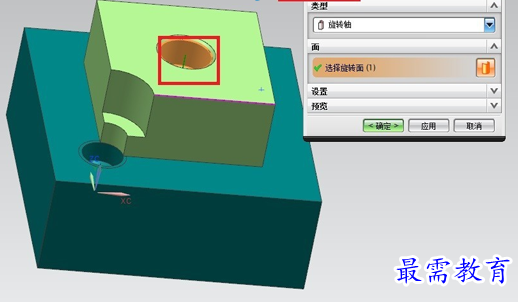

第4步、抽取曲線命令，抽取曲線有兩種方式，一種是抽取可以看得見得線條，還有一種是抽取虛擬曲線，如中心線，圓周線等，如圖所示，虛擬線條抽取方式：

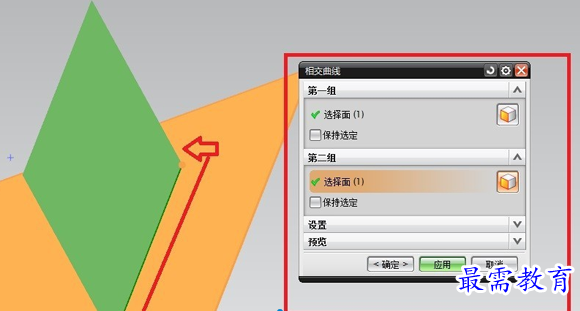

第5步、相交線，就是利用面與面相交產生的曲線如圖所示：

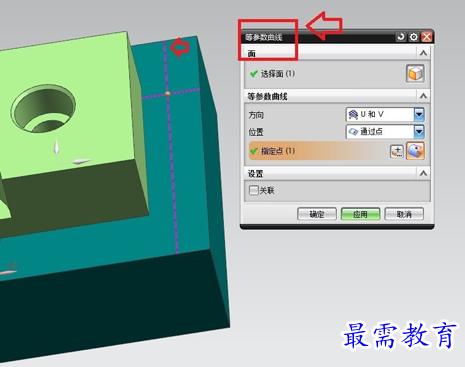

第6步、等參數曲線，主要用于面規則性曲線的提取，利用每一個點去找出面規律曲線，如圖所示：
