UG產品分型切割的分模設計
提問人:劉團圓發布時間:2021-09-13

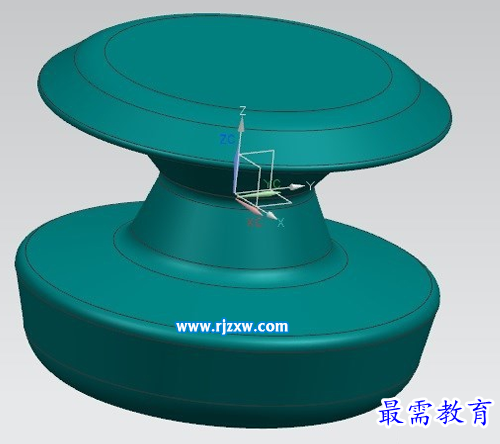

第1步、打開任意一個產品數據,我們對他進行模具設計,如圖所示:

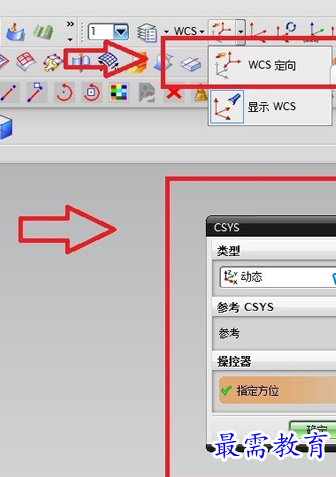

第2步、設計坐標系,坐標系直接影響開模的方向,點擊WCS坐標系定向,完成坐標系的建立,我們一般設計Z軸為模具開模方向,如下圖所示

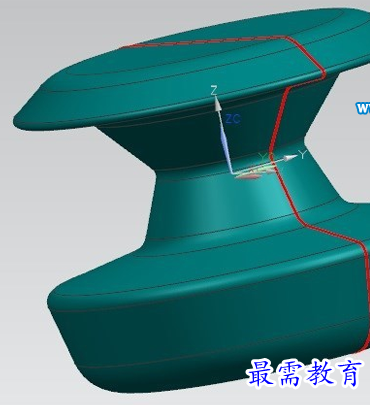

第3步、我們設計產品的分型線,分型線一定要選擇在不影響產品功能的地方,封面產品去除等,如下圖所示

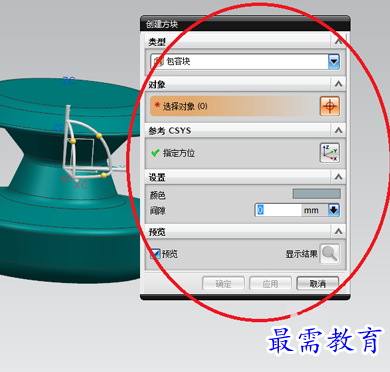

第4步、我們建立模具塊,模具塊主要是用來切割型芯、型腔等模具零部件,也就是原始模具的坯料,如下圖所示

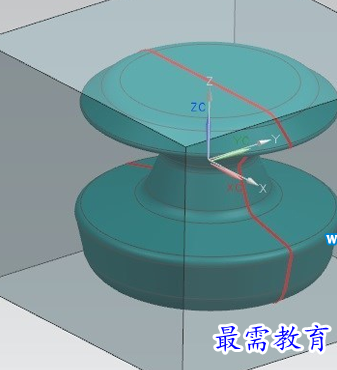

第5步、我們利用分型線設計分型面,分型面主要是切割模具體積塊,

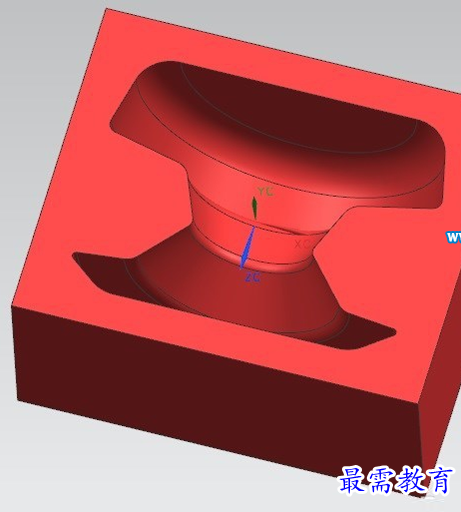

第6步、生成我們的模具零部件,如圖所示

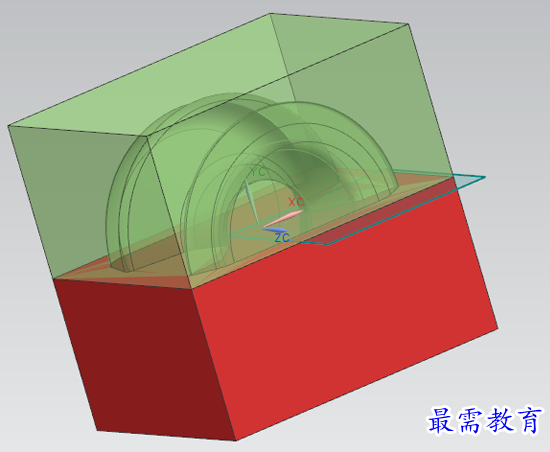

第7步、模具分型,利用分型面進行切割,得到我們所需要的型腔,使用布爾運算求差將產品從體積塊中切除,

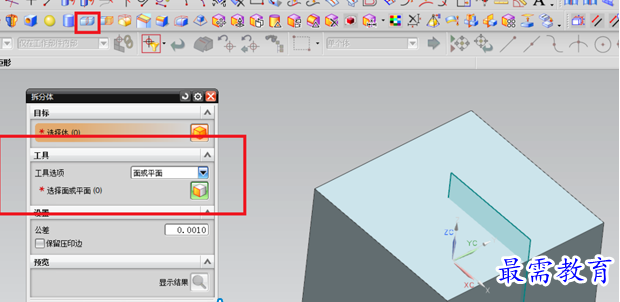

第8步、再利用分型線建立平面將體積塊分開,得到我們想要的體積塊,如圖所示:
