怎么用UG7.5繪制螺旋樓梯

下面給大家介紹的是怎么用UG7.5繪制螺旋樓梯的方法，喜歡的朋友可以一起來學習一下哦！

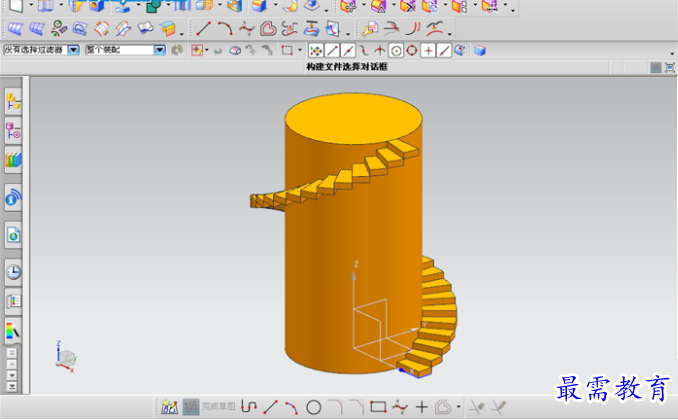

效果圖：

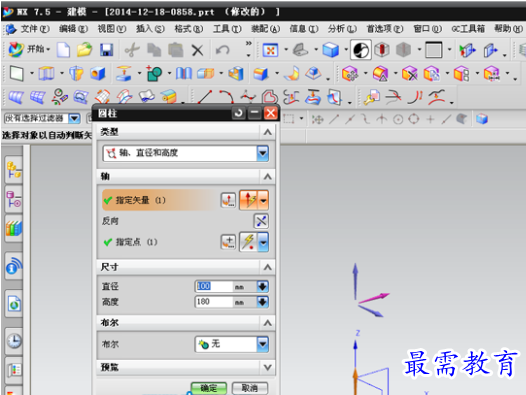

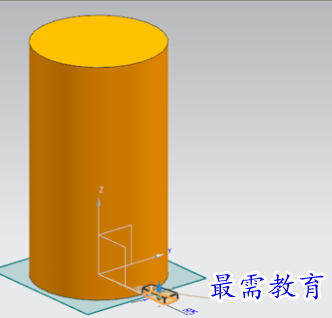

第2步、打開UG7.5軟件，新建模型，點擊圓柱，繪制一個圓柱出來。參數如下：

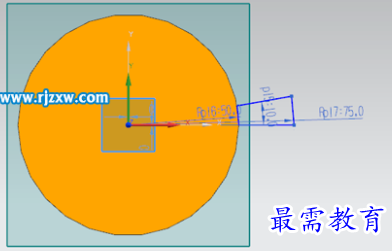

第3步、進入頂面的草圖，繪制樓梯的截面出來。效果如下：

第4步、然后把截面進行拉伸處理。效果如下：

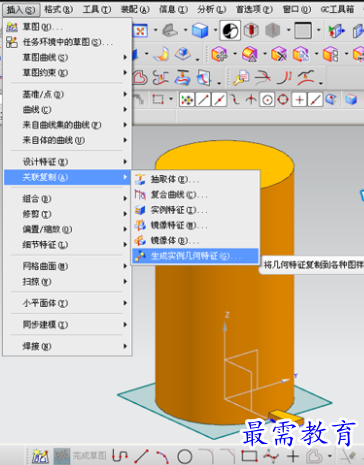

第5步、然后點擊插入菜單，關聯復制。生成實例幾何特征。

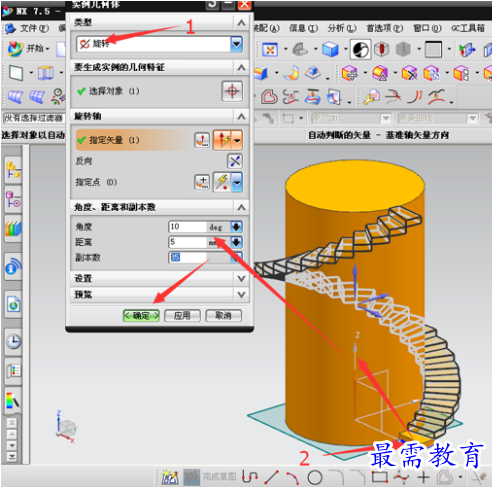

第6步、設置旋轉，角度為10，距離為5 mm 副本數35個等。效果就出來了。
