ug導出2d線條怎么處理

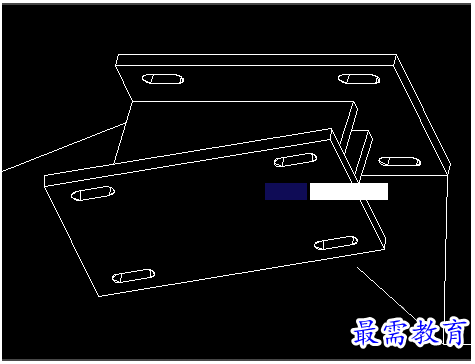

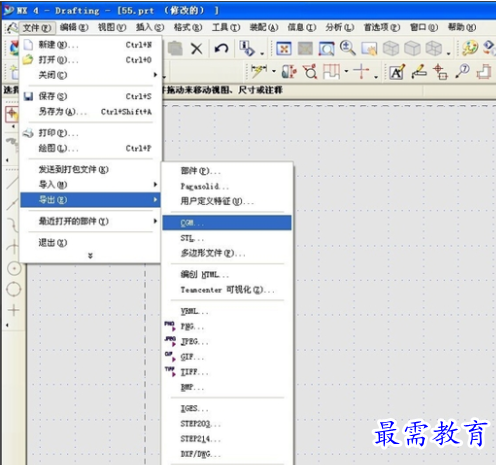

第1步、用UG畫好產品圖，進入制圖，選擇--文件--導出--CGM。導出后保存好。

第2步、新建一個UG的part文件,導入剛才導出的CGM格式文件，選擇--文件--導入出--CGM如以下圖片?？春昧诉@是導入哦。

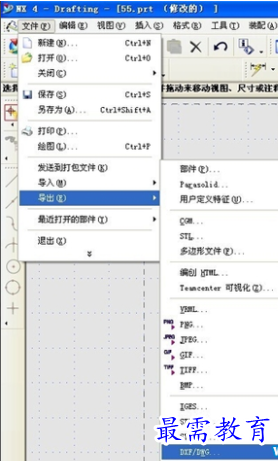

第3步、導出dxf格式，選中全部圖形元素.選擇--文件--導入出--DWG/DXF如以下圖片。

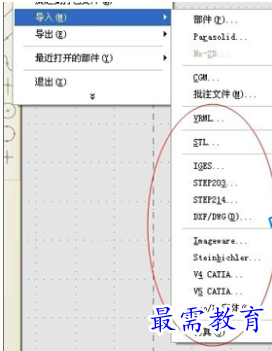

第4步、文件--導入出或?qū)?，你?huì)發現有很的文件格式，這里就是用來轉換文件格式的，2D圖在制圖界面轉，3D圖在建模界面轉，部件也在建模里轉。

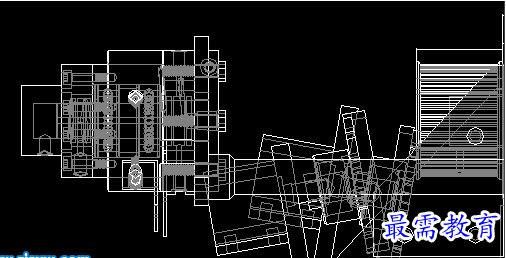

第5步、這種方式只能從轉換Drafting里面的工程圖，從Modeling里直接轉出再轉DWG時會出錯；其次，轉換出來的DWG圖紙中的線條有可能變成一小段一小段的，虛線尤其如此，甚至UG中的一個箭頭在AutoCAD中會變成三個小線段，選擇編輯極不方便；另外，該方法在轉換時一次只能轉換一個文件，不便于批量處理。
