UG模具設計需要掌握斜頂頂出距離測量

第1步、打開產品數據，找到分析工具欄中的測量工具，測量出脫模方向上的最大倒扣量，測出為26.32mm。

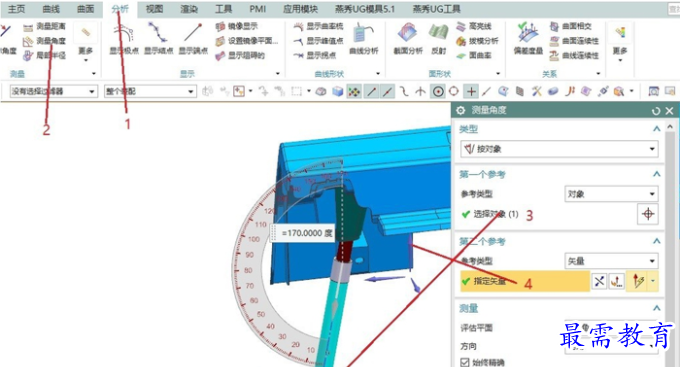

第2步、確定斜頂設計角度，一般在6°~10°之間，例子采用了10°,在軟件中測量方法如下，這個是設計者自己確定的數值。

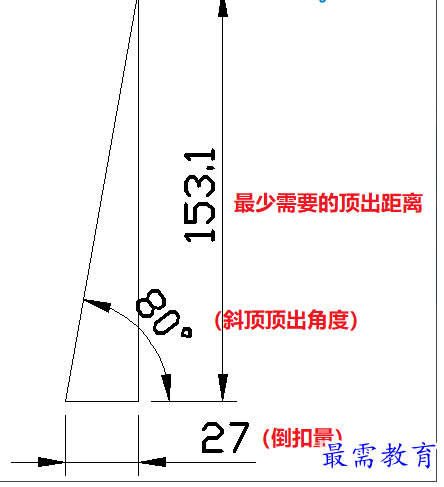

第3步、定好角度后，然后在Autocad中利用畫出對應的三角形，利用測量工具算出最少需要的頂出距離，測出最少需要153mm。

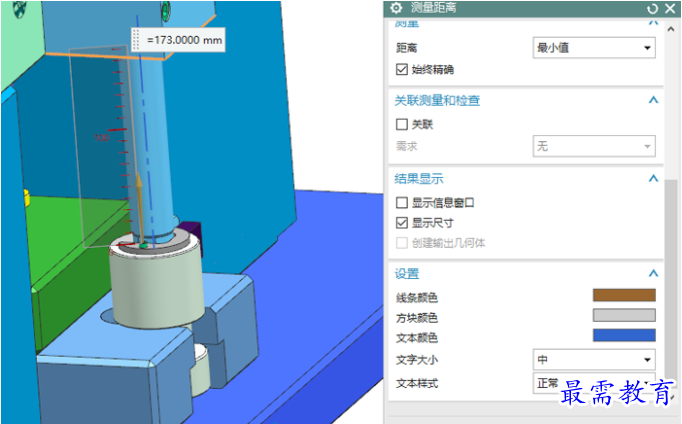

第4步、實測模具設計完成后頂出距離夠不夠，根據下圖可以看出173>153mm，所以頂出距離沒問題（測量方法與步驟一類似）。
