UG的圓柱面直徑與螺紋定義相沖突怎么辦

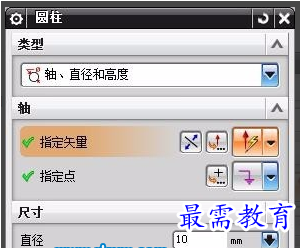

第1步、打開UG軟件，新建文件進入建模界面，打開插入----設計特征----圓柱體命令，畫好如圖的圓柱體。

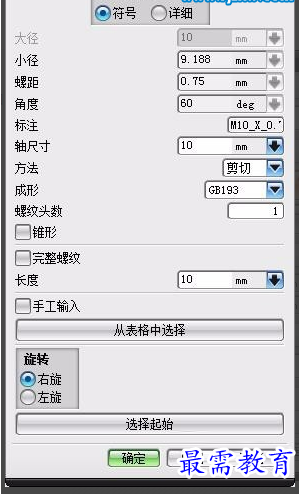

第2步、打開插入---設計特征---螺紋命令，選擇螺紋選項界面的 ”符號“并選擇圓柱體外表面（外螺紋）或者內表面（內螺紋）

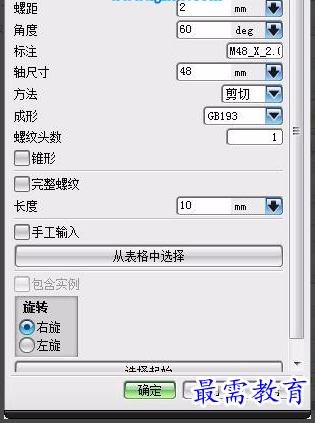

第3步、默認為M10,如果向改成自己需要的螺紋尺寸，只需打開選項中的 從列表選擇，然后選擇所需的螺紋大小，這里本人選擇M48，其中"成形"選擇GB193。

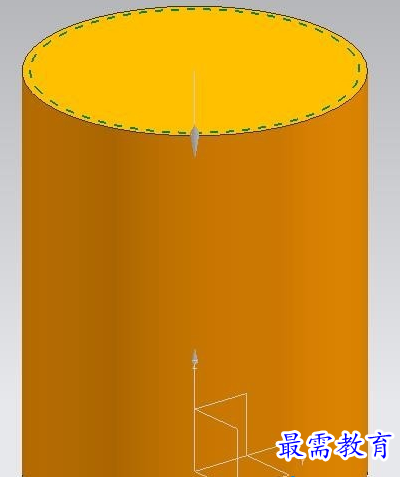

第4步、在下面”選擇起始“選擇一個面來確定螺紋生成的方向，如果方向不對只需方向即可，然后確定，即可生成如圖所示：

第5步、切換到工程圖中生成所需的三視圖。
