如何用UG繪制英制螺紋

下面給大家介紹的是如何用UG繪制英制螺紋，喜歡的朋友可以一起來學習哦！

效果圖：

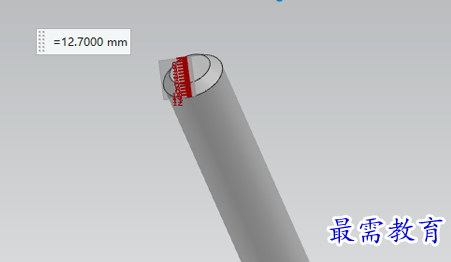

第1步、以繪制英制的螺栓為例，先在UG軟件創建一個圓柱，其圓柱的直徑為12.7mm（12.7mm＝1/2英寸）。

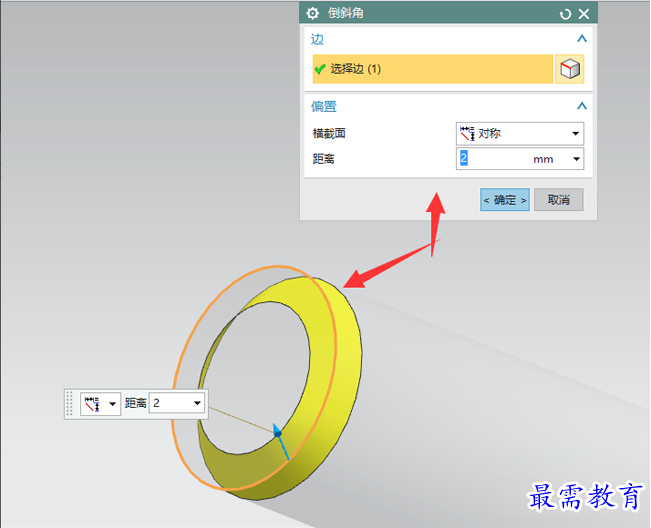

第2步、然后使用倒斜角，為其增加倒角2mm。

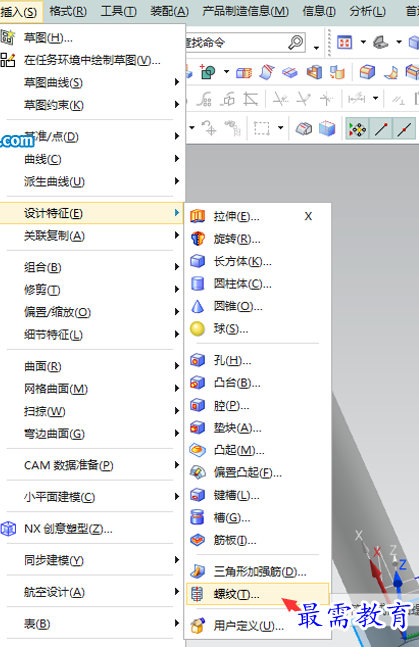

第3步、點擊插入菜單，設計特征，點擊螺紋。

第4步、彈出螺紋切削。設置下面參數。

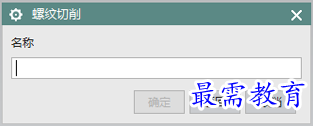

第5步、設置一個名稱。

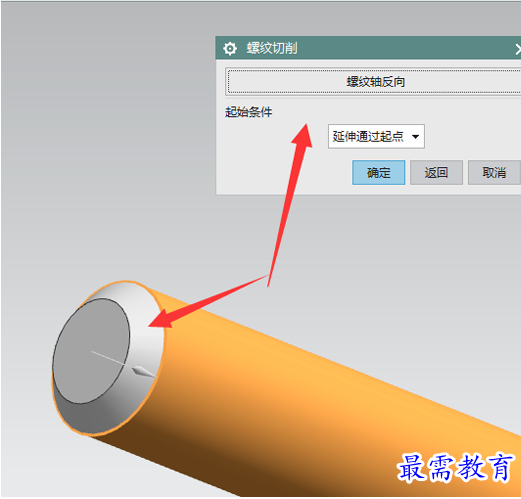

第6步、設置螺紋軸反向，設置起始條件為延伸通過起點。

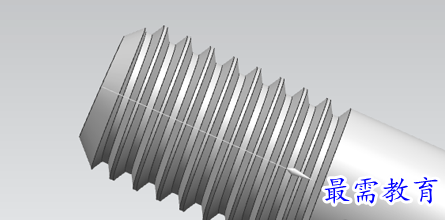

第7步、然后英制螺紋繪制出來了。
