UG10.0圓型管折彎鈑金怎么設計

下面給大家介紹的是UG10.0圓型管折彎鈑金怎么設計，喜歡的朋友可以一起來學習。

效果圖：

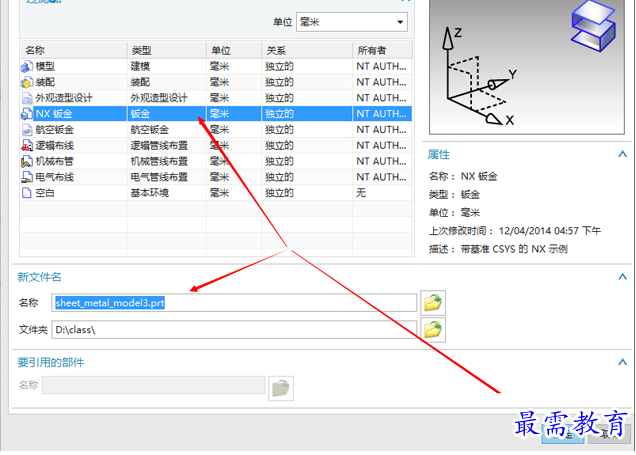

第1步、打開UG10.0軟件，點擊NX鈑金，點擊確定。

第2步、進入到鈑金模塊下，隨意用拉伸命令繪制一個圓管型零件，然后點確定。

第3步、繪制的圓管不能直接對其進行鈑金折彎，應先把其轉換成鈑金件。

第4步、為了查驗是否已經把圓管型特征轉換成鈑金特征，

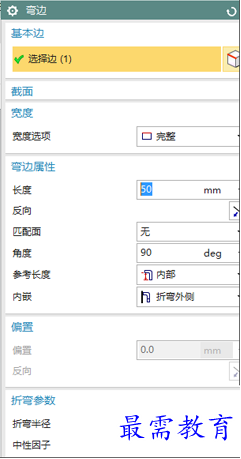

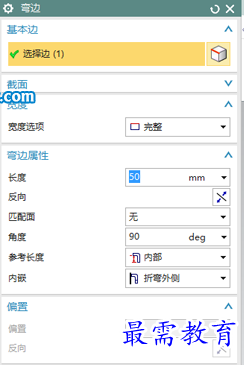

第5步、使用彎邊命令來為其進行折彎；

第6步、然后進行倒圓角處理。效果如下：

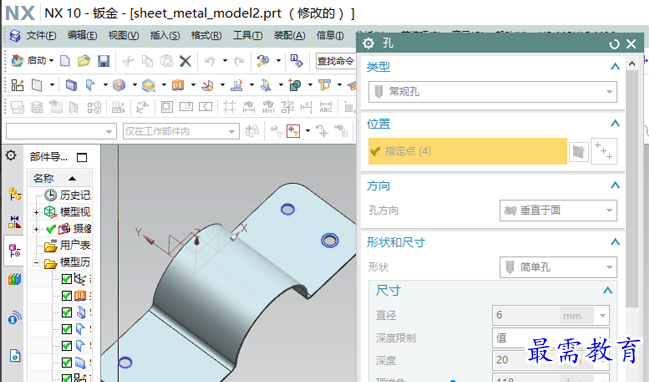

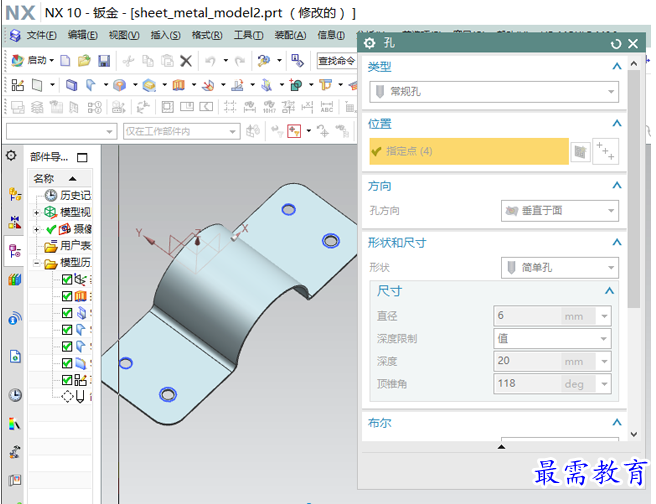

第7步、然后再進行打孔處理。
