用UG拔模斜度來分析零件產品

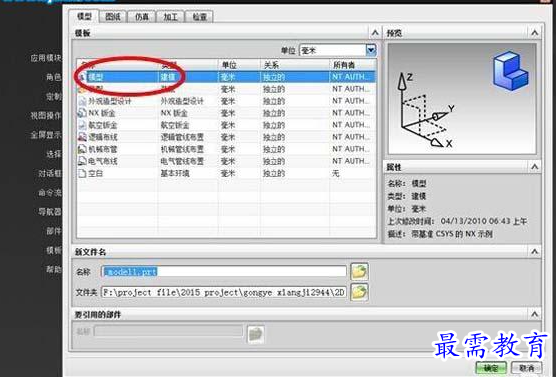

第1步、首先打開UG軟件，點新建，選擇模型，設置名稱點擊確定。

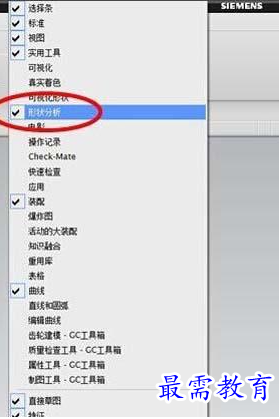

第2步、繪制一個零件出來，右鍵選擇形狀分析。

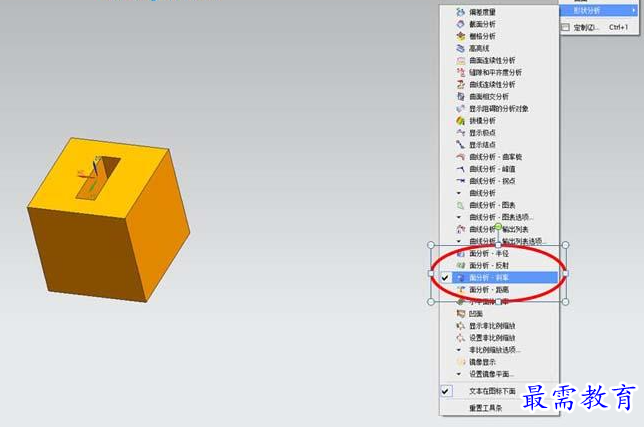

第3步、在添加和移動按鈕中選擇面分析-斜率，打上勾勾，在工具欄里會出現圖標。

第5步、設置XC軸，在添加和移動按鈕中選擇面分析-斜率，打上勾勾，在工具欄里會出現圖標。

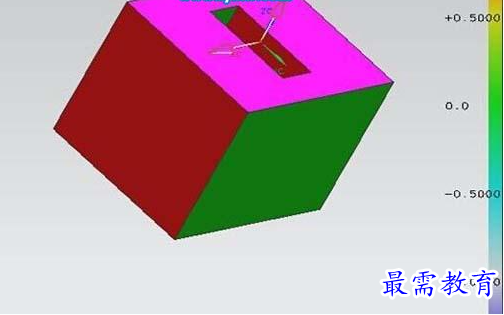

第6步、點擊確定，就會出現如圖所示的畫面，按照顏色的深淺可以很直觀地看出3D產品上的斜率。
