UG繪制鈑金掛鉤教程

下面給大家介紹的是UG繪制鈑金掛鉤教程，喜歡的朋友可以一起來學習做一做。

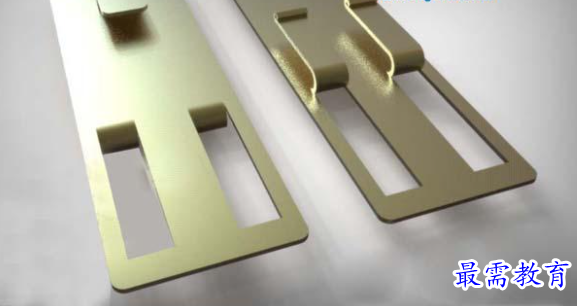

效果圖：

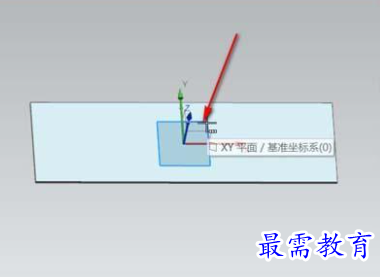

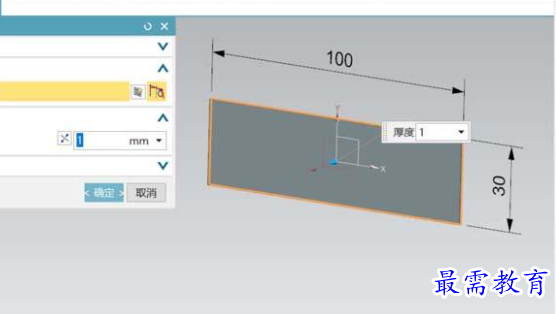

第1步、打開UG軟件，首先創建一個突出塊，其輪廓為矩形，長為100mmx寬為30mm，厚度為1mm。

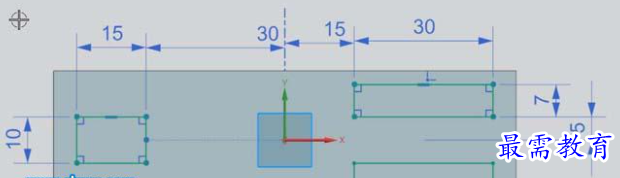

第2步、選用法向開孔，在突出塊上進入草繪模式，繪制開孔的截面線?？偣残枰L制三個矩形，其中15*10的矩形在X軸負方向上，其中心點在X軸上，該矩形距離Y軸30.

第3步、另外二個矩形規格相同（30*7），只要繪出一個另一個通過鏡像曲線可得到。其矩形的長為30寬為7，其中一個處在第一象限上，距離X軸15，距離Y軸5。

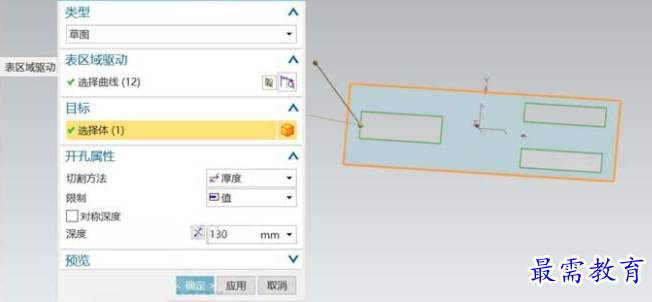

第4步、回到法向開孔命令對話框，如果發現所繪的截面沒有產生作用，選擇反方向即可。

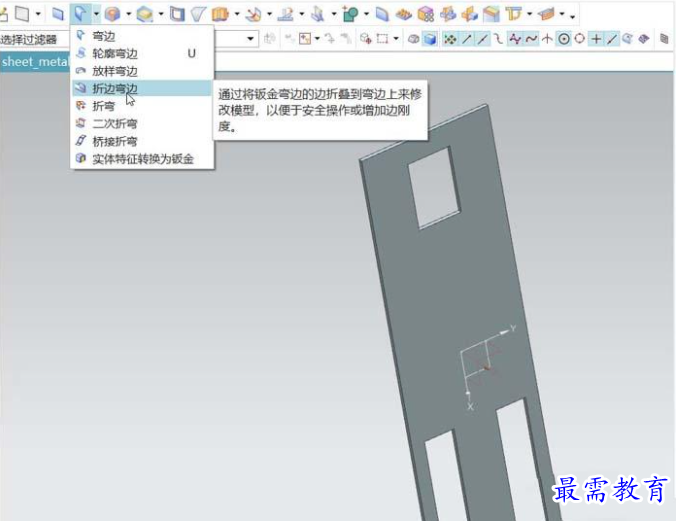

第5步、選用折邊彎邊命令，

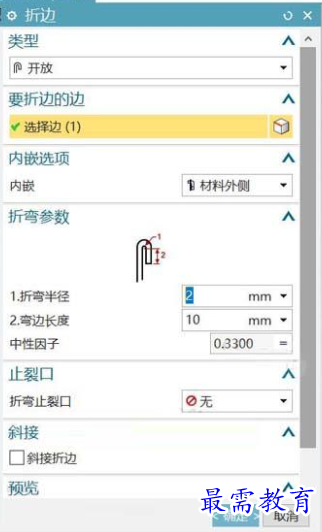

第6步、選擇15*10矩形中下方的短邊作為要折邊的邊；折彎半徑為2，折彎長度為10；這樣就可得到掛鉤中的第一個掛鉤了。

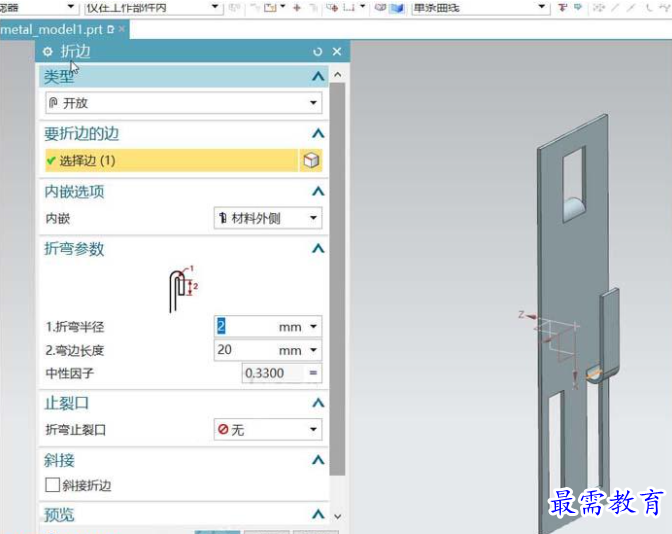

第7步、選用折邊彎邊命令，選擇30*7矩形中好方的短邊作為要折邊的邊；折彎半徑為2，折彎長度為20；

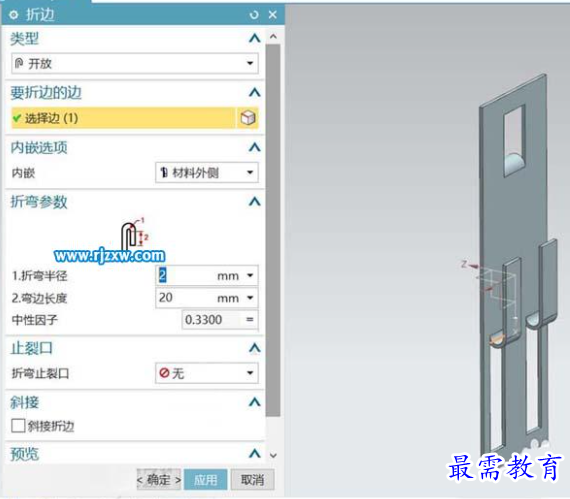

第8步、另一個掛鉤也是同樣操作。即可得到另外的一組掛鉤。掛鉤的創建就完成了。

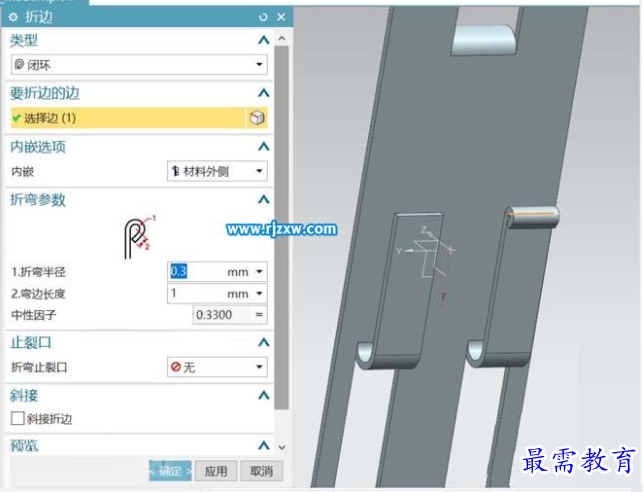

第9步、細節的添加。再次選用折邊彎邊命令，對掛鉤方向向上的一組掛鉤進行閉環折彎。

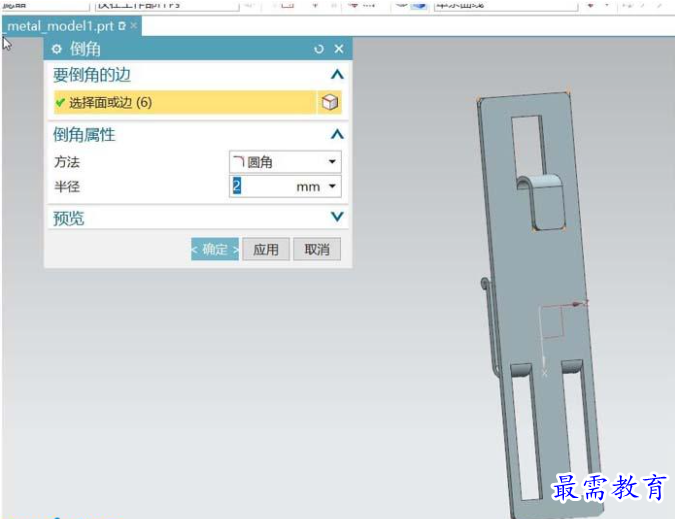

第10步、折彎半徑為0.3彎邊長度為1；選用倒圓角命令，對整個模型的邊角進行倒半徑為2的圓角。模型創建完成。
