UG怎么繪制S管道教程

喜歡的朋友可以一起來學習UG怎么繪制S管道教程，希望能幫助到大家。

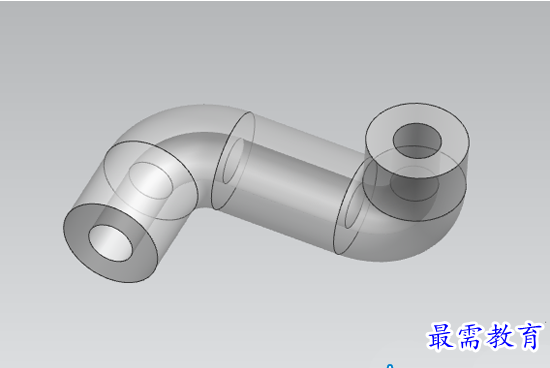

效果圖：

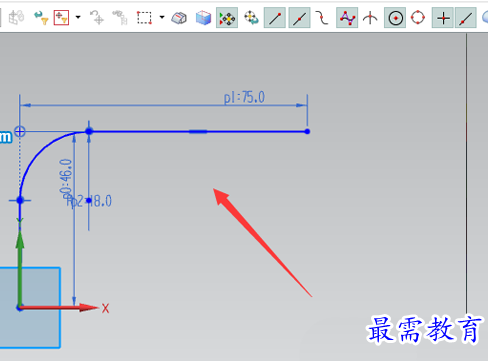

第1步、打開UG軟件，繪制彎管，最重要的就是畫線，按下圖尺寸，繪制需要的線；

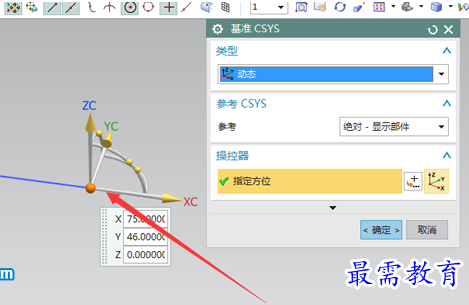

第2步、以線的端點為基點，創建一個CSYS坐標，等下要根據這個坐標來繪制圖形；

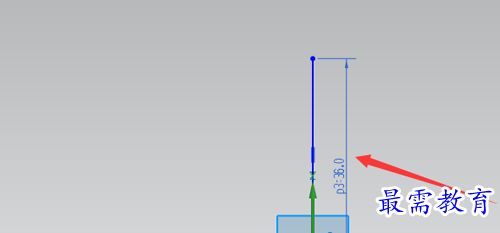

第3步、創建一條垂直的直線，此線的繪圖平面要選步驟2所創建的坐標線；

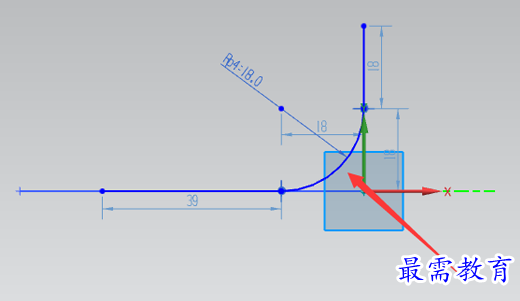

第4步、繪制如下圖的R角線，其半徑為18mm，（此線處需要運用制作拐角，以防止其會斷開）

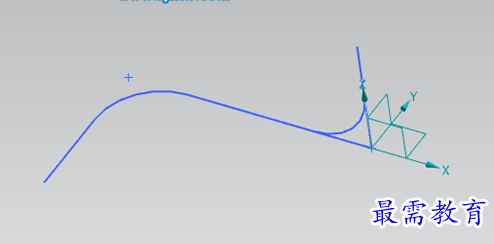

第5步、通過以上四步繪制的曲線，最終如下圖：

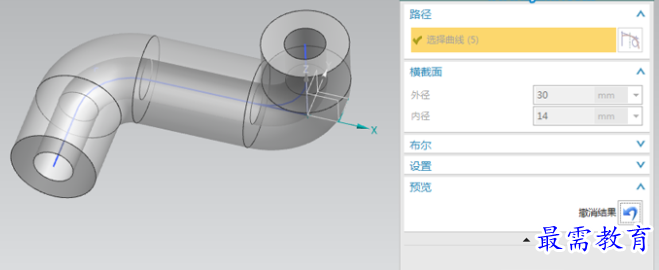

第6步、選中繪制好的曲線，通過使用管道命令，創建如圖1的特征，退出命令后，其零件如圖2；
