ug繪制手電筒固定架教程

下面給大家介紹的是ug繪制手電筒固定架教程，喜歡的朋友可以一起來學習繪一繪。

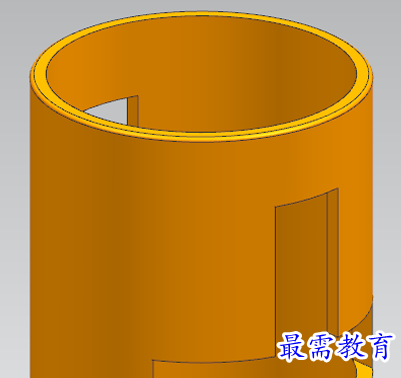

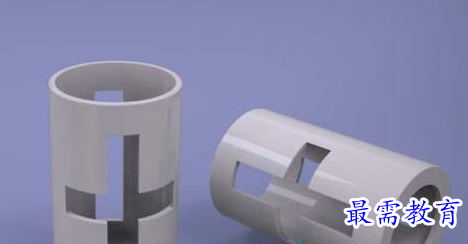

效果圖：

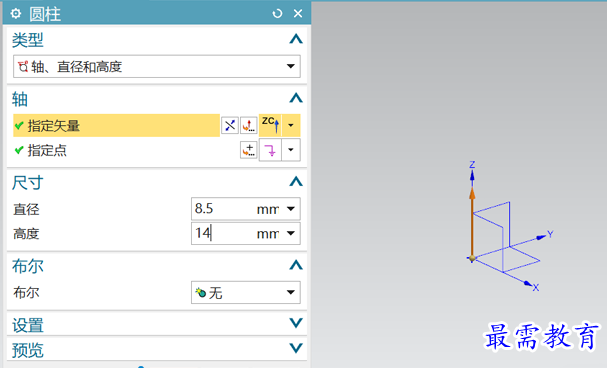

第1步、打開UG12.0軟件，新建一個建模，繪制一個圓柱，設置下面的參數出來。

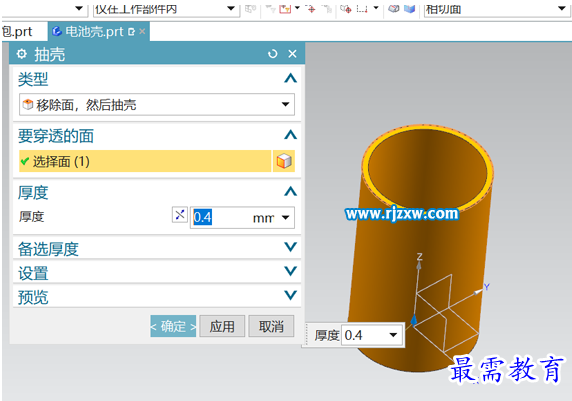

第2步、繪好后，使用抽殼功能，選擇頂面進行抽殼，設置下面的參數。

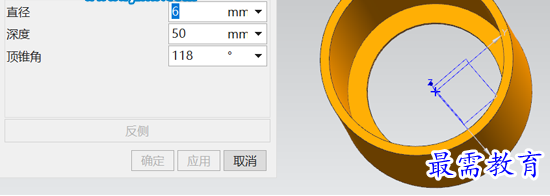

第3步、抽殼后再對它進行打孔處理。設置定位參數。

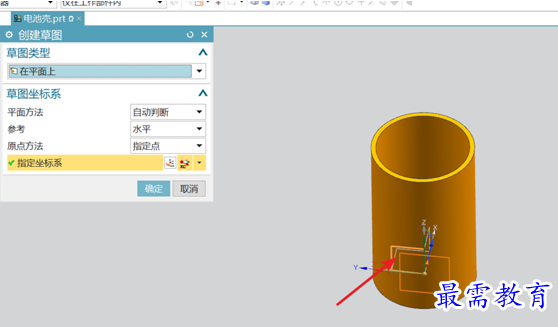

第4步、然后創建草圖，選YZ的截圖。

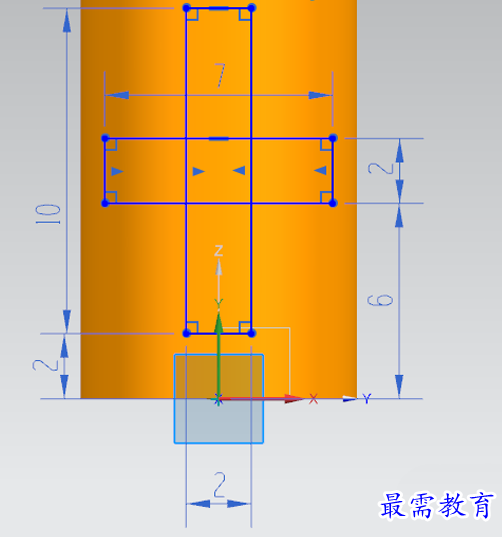

第5步、進行草圖模式，繪制下面二個長方形出來。參數如圖：

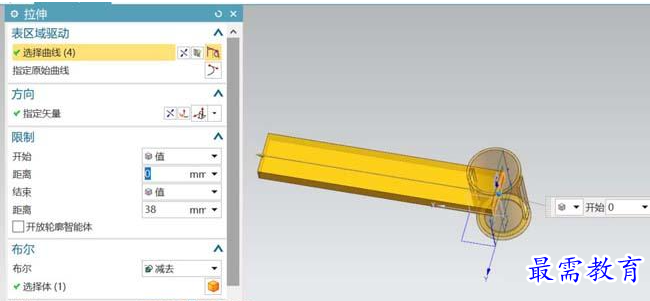

第6步、繪好后對第一個矩形進行拉伸處理。參數如下：

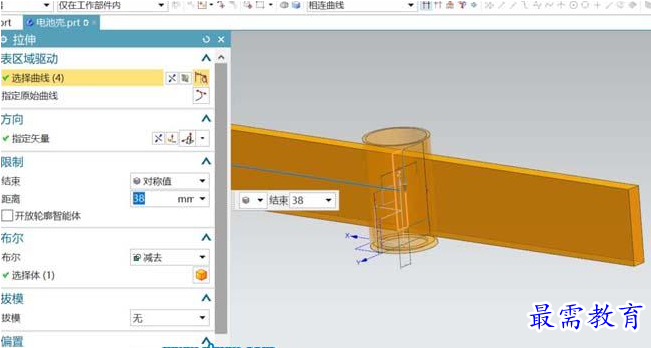

第7步、同樣的另一個也要進行拉伸處理，減去。注意參數設置。

第8步、就這樣簡單的繪制好了。

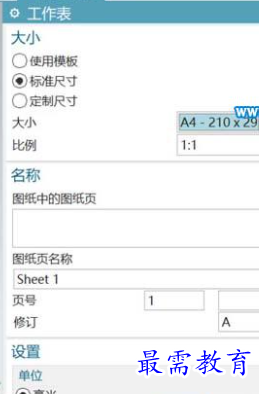

第9步、選擇工作表，點擊標準尺寸，比例1：1，紙張大小，開始出工程圖。

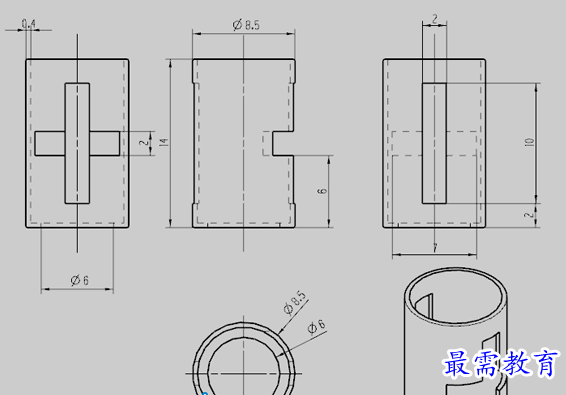

第10步、下面是出來的工程圖。
