UG中怎樣打孔

下面給大家介紹的是UG中怎樣打孔的方法，喜歡的朋友可以一起來學習做一做哦！

效果圖：

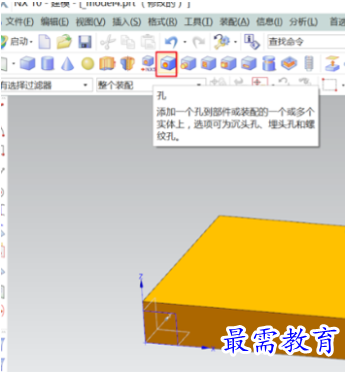

第1步、在UG10建模中，繪制一個隨便大小的長方體出來。然后點擊孔功能。

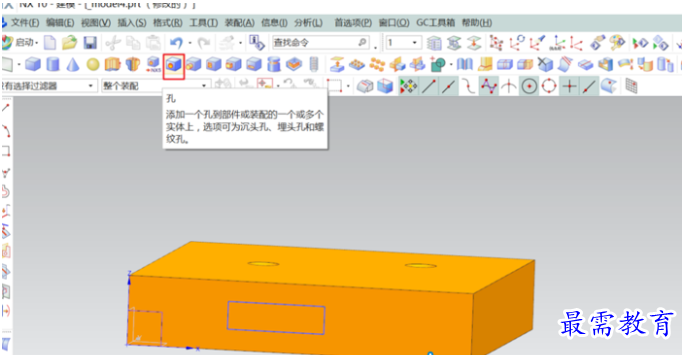

第2步、點擊添加一個孔到部件的實體上。

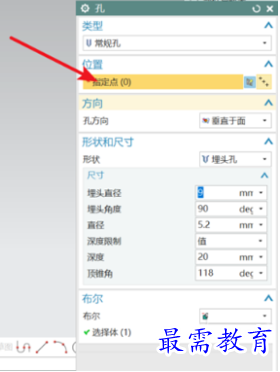

第3步、選擇要U常規孔。給定點?？椎姆较蛞惨⒁?。

第4步、然后在草圖里面繪好定位線。

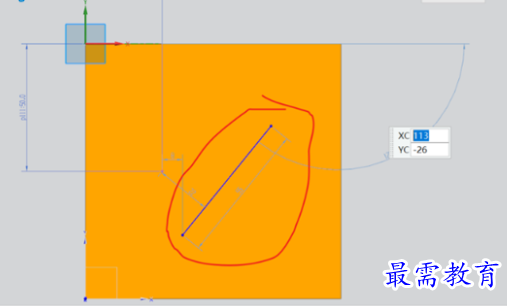

第5步、或是在面上繪好定位點。

第6步、然后完成草圖。

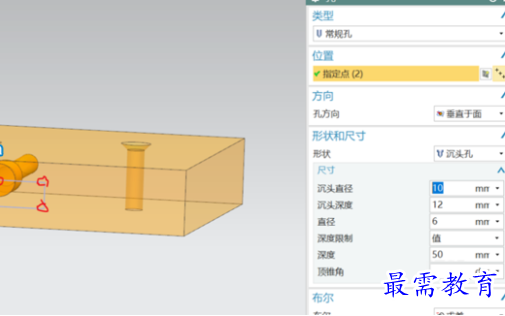

第7步、回到打孔對話框設置相應的參數點完成即可得到想要的孔。

第8步、如果要修改，雙擊孔特征就會退回到孔的創建對話框，可進行修改編輯。

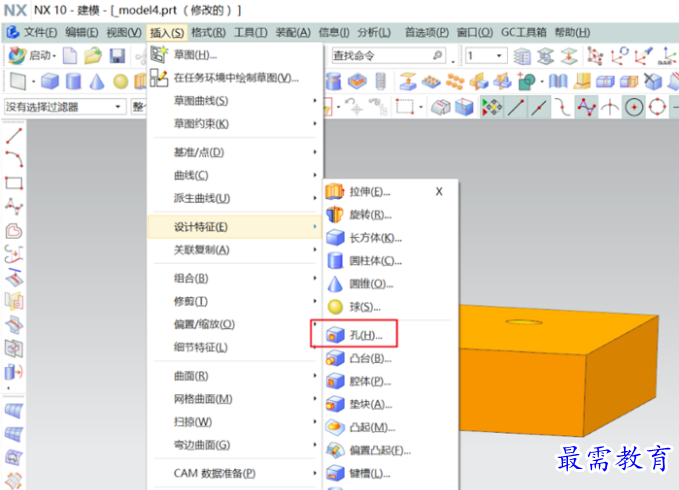

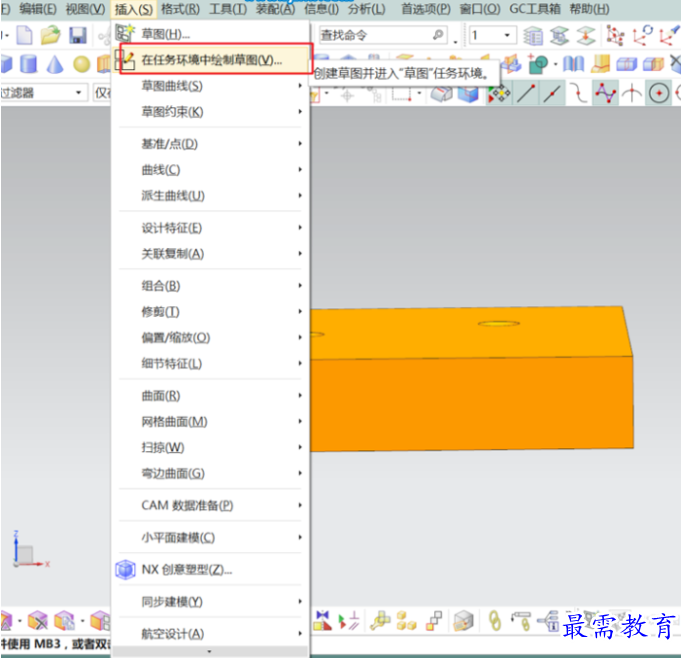

第9步、在菜單欄選插入---在任務環境中繪草圖。

第10步、選要打孔的面進入草繪模式，在里面繪制好點輔助線，可以是點也可以是線；

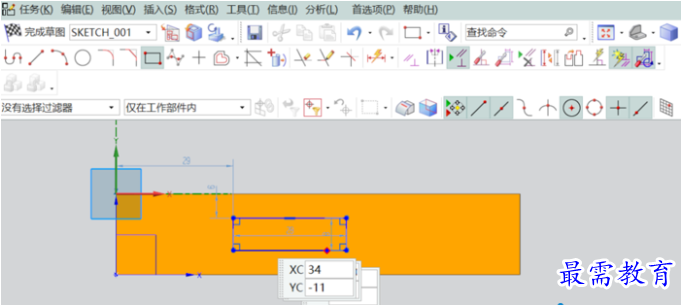

第11步、這里面繪制矩形為定位線。

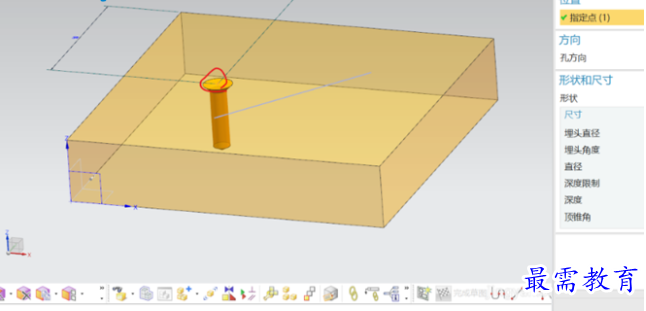

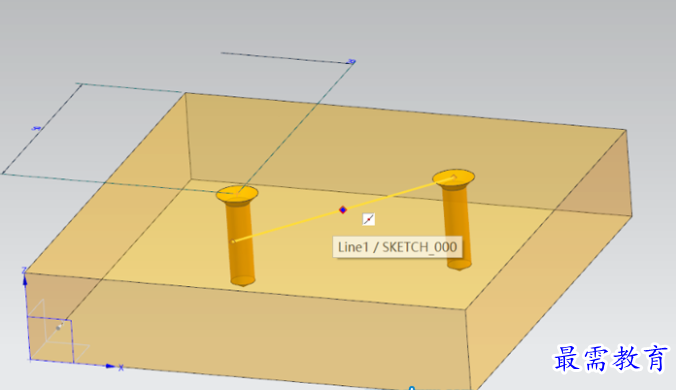

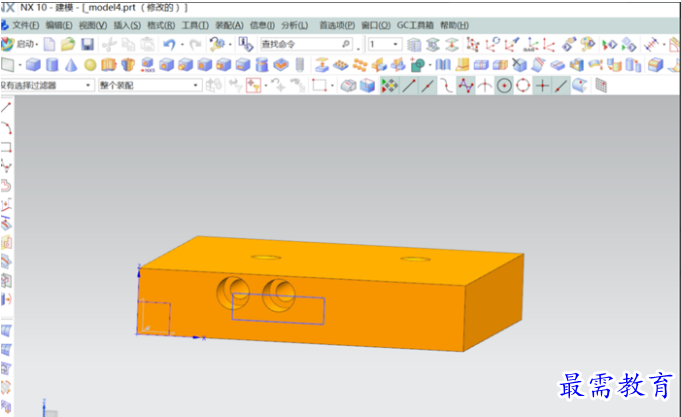

第12步、完成草圖后退出。這時才選用打孔命令，在彈出的打孔對話框中進行點的指定，這個點可以是單個點也可是線上的點。

第13步、要修改點的位置直接修改草圖就可以了。

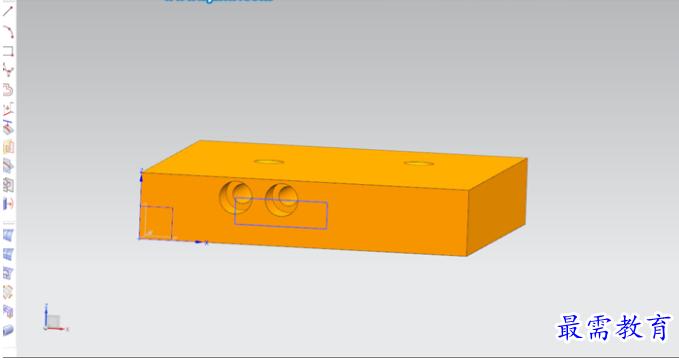

第14步、就這樣孔就繪好了。
