UG10.0繪制水杯的教程

下面是UG10.0繪制水杯的教程，本次利用旋轉命令創建一個水杯。目的，練習旋轉命令的使用。喜歡的朋友可以一起來學習做一做哦！

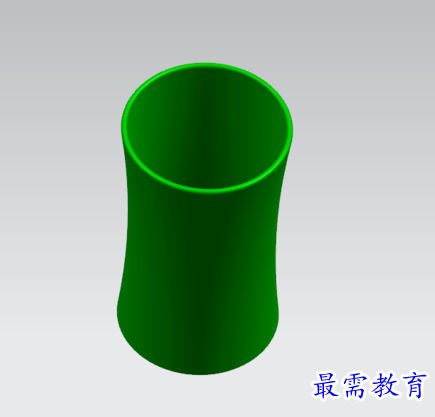

效果圖：

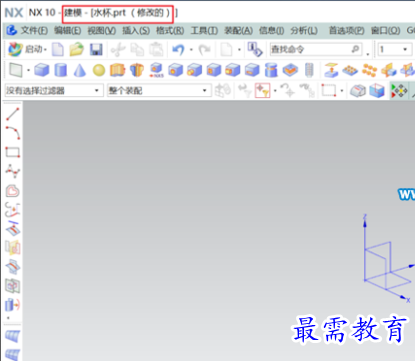

第1步、打開UG10.0軟件，新建一個建模，名稱為水杯。

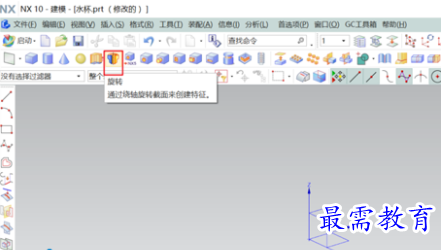

第2步、旋轉和拉伸是建模過程中使用最多的命令了，這兩個命令的共通點就是都需要“截面線”，拉伸是通過各軸及方向?qū)孛孢M行拉伸形成模型；旋轉則是繞指定的軸和固定點進行旋轉得到模型。

第3步、截面線的繪制有三種：一在插入草圖中提前繪好；二、在旋轉命令打開后，在對話框中選擇指定的面繪制；三、在現有的幾何體中選擇相應的線直接使用。

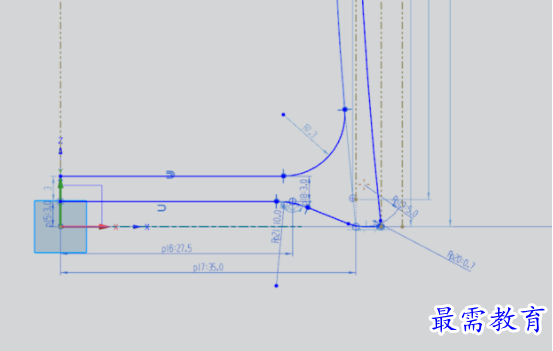

第4步、選好截面線的繪制平面后，進入草繪模式。利用草繪中的工具進行截面線的繪制?？蓞⒖枷聢D。

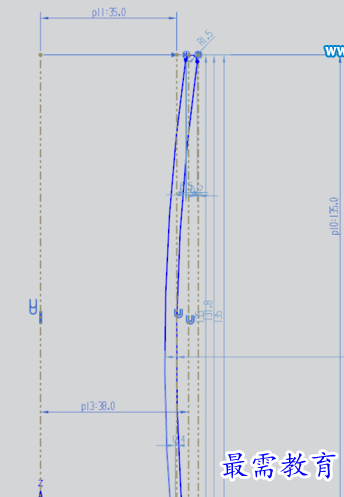

第5步、把上面的平面也繪好一下。

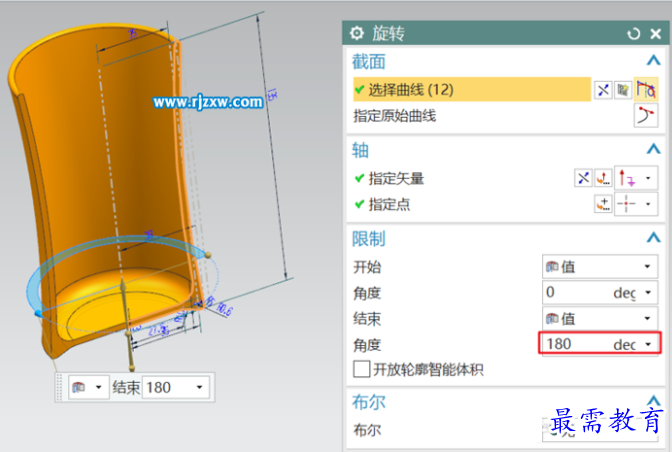

第6步、截面線繪好后，點完成，退出草繪平面。旋轉命令對話框自動彈出。選擇指定矢量和指定點，都是為了定位好要旋轉的軸。矢量定好方向，點定好位置。

第7步、在旋轉對話框中，還有幾項參數沒用到，這里說下。限制，這里面修改的是旋轉的角度。布爾選項，當有多個幾何體時會生效，可直接在這里進行布爾運算；偏置在這里沒有用，體類型則是可以設定所生成的模型是片體還是實體。

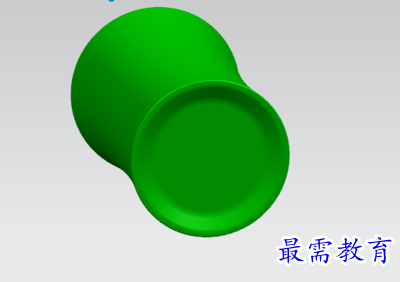

第8步、最后的效果圖：
