UG鈑金折彎屏蔽罩的構建

簡要操作步驟：

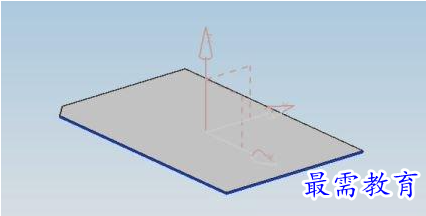

第一步 運行UGNX5.0軟件，選擇新建命令，出現文件新建對話框，輸入名稱點擊確定，選擇草圖命令出現創建草圖對話框選擇草繪面，點擊確定。選擇矩形命令出現矩形對話框繪制矩形，選擇直線命令，繪制直線，選擇快速修剪命令對草圖進行修剪。選擇完成草圖，選擇墊片命令，出現墊片對話框，選擇界面幾何圖形，輸入厚度點擊應用，如圖所示：

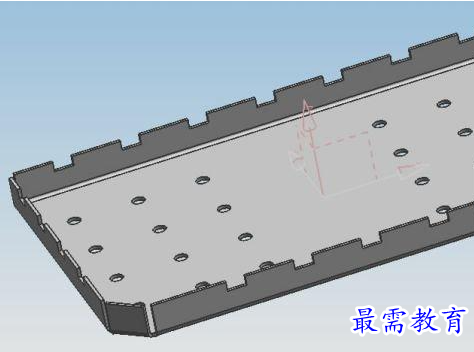

第二步 選擇折彎命令出現彎邊對話框，設置彎邊屬性和折彎參數，點擊確定。繼續選擇折彎命令出現折彎對話框，選擇折彎參數創建折彎特征，繼續選擇折彎命令創建折彎特征 創建彎邊特征我們就不一一展示了，創建完成的鈑金折彎屏蔽罩如圖所示：
