NX6活塞套造型

簡要操作步驟；

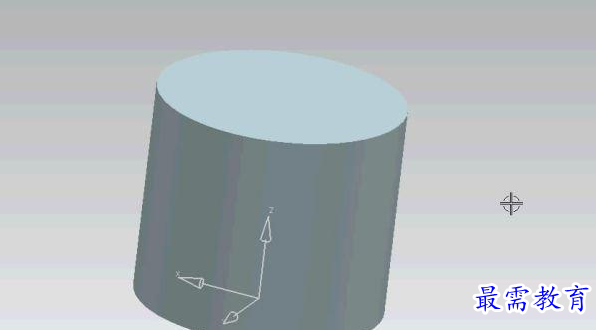

第一步  打開文件（練習文件請?zhí)崆皠?chuàng)建好）零件如圖所示；

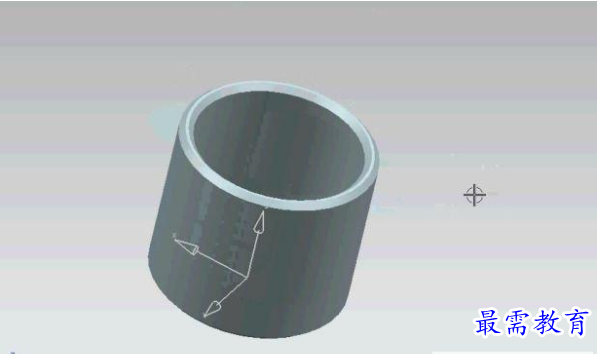

第二步  選擇UGNX6.0的殼單元命令對準備好的文件進行薄殼處理，選擇倒斜角命令對零件特征進行倒斜角處理，活塞套的主體輪廓構建效果圖如下圖所示；

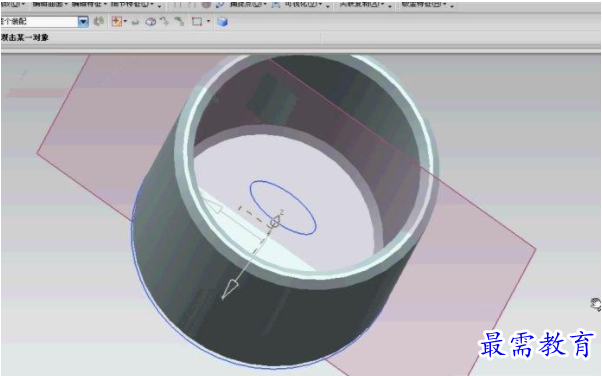

 第三步  選擇UG6.0的基準平面，選擇創建草圖命令進入草圖界面，繪制圓編輯尺寸并對其進行約束，完成的草繪效果圖如下圖所示；

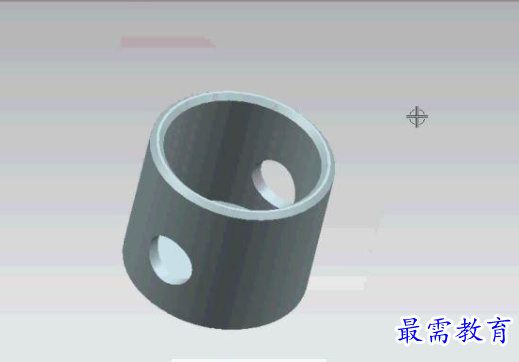

第四步  選擇UGNX6.0拉伸命令對繪制的草圖進行拉伸切除，選擇圖層設置將基準面的勾去掉以隱藏基準面，完成的活塞套的主體輪廓構建效果圖如下圖所示；
