UG繪制機械手柄造型

簡要操作步驟：

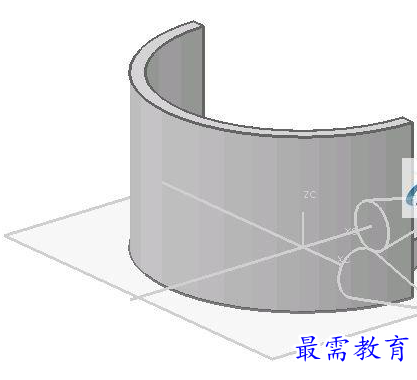

第一步 選擇UGNX4.0新建命令輸入文件名稱點擊確定，選擇建模命令進入建模界面，選擇菜單欄下插入----設計特征----拉伸命令，選擇草繪截面，選擇基準面為草繪平面，選擇圓命令創建圓，選擇直線命令繪制直線選擇修剪命令對繪制的草圖進行修剪，選擇標注命令對草圖進行標注，輸入拉伸深度點擊確定，選擇菜單欄下插入----設計特征----拉伸命令，選擇草繪截面，選擇插入----偏置曲線命令，出現偏置曲線對話框，選擇要偏置的曲線，選擇偏置的距離，選擇偏置的方向，輸入拉伸深度，并對創建的特征進行求和處理，創建的機械手柄如圖所示：

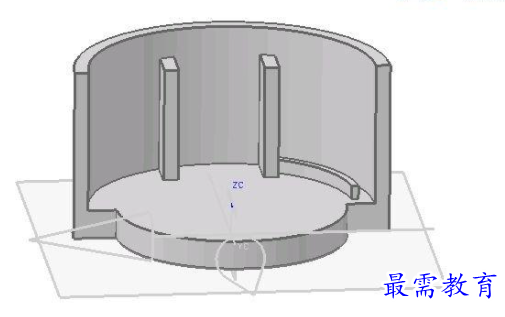

第二步  選擇UGNX4.0插入----設計特征----拉伸命令，選擇草繪拉伸截面，選擇草繪面，選擇矩形命令創建矩形，選擇標注命令對矩形進行標注，輸入拉伸深度，對零件進行求和處理，選擇插入----基準----基準平面，創建基準平面，選擇插入----關聯復制----實例命令，出現實例對話框，選擇鏡像特征對零件進行鏡像，選擇插入----設計特征----拉伸命令，選擇草繪面，繪制草圖，選擇標注命令對草圖進行標注，創建的零件如圖所示：

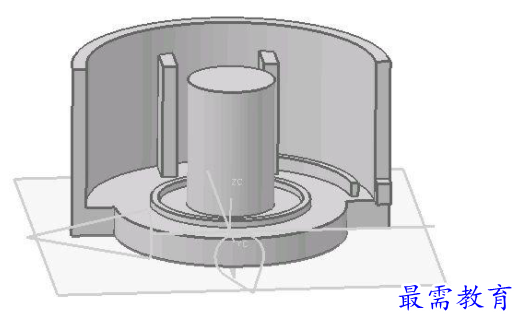

第三步  選擇UGNX4.0菜單欄下插入----設計特征----拉伸命令，選擇草繪截面，選擇矩形命令繪制草圖，選擇標注命令對草圖進行標注，選擇約束命令對草圖進行約束，輸入拉伸深度，并對零件進行求和處理，選擇菜單欄下插入----設計特征----拉伸命令，選擇圓命令創建圓，輸入拉伸深度按確定，繼續選擇菜單欄下插入----設計特征----拉伸命令，選擇圓命令創建圓特征，輸入拉伸深度并進行求和處理，點擊確定，機械手柄內部構造如圖所示：

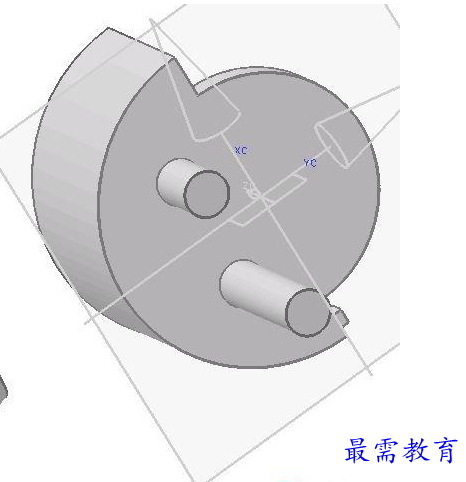

第四步  選擇UGNX4.0菜單欄下插入----設計特征----拉伸命令選擇草繪截面，選擇圓命令創建草圖，選擇標注命令對草圖進行標注，輸入拉伸深度并對零件進行求和處理，繼續選擇菜單欄下插入----設計特征----拉伸命令選擇草繪截面，選擇圓命令創建草圖，選擇標注命令對草圖進行標注，輸入拉伸深度并對零件進行求和處理，選擇菜單欄下插入----設計特征----回轉命令，選擇草繪截面，選擇草繪面創建回轉截面，選擇標注命令對圖形進行標注，創建的回轉特征完成，機械手柄的構造如圖所示：

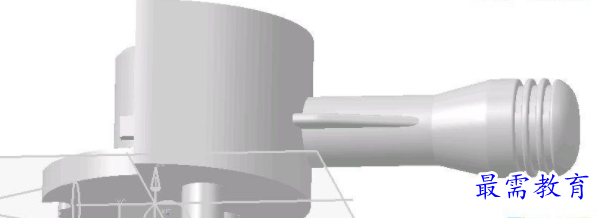

第五步  選擇UGNX4.0拉伸命令選擇草繪截面，選擇圓命令創建圓，選擇拉伸到指定面選項，選擇求和處理，選擇菜單欄下插入----設計特征----回轉命令選擇直線命令繪制直線并點擊鼠標右鍵為構建線，選擇矩形命令繪制矩形，選擇標注命令對草圖進行標注，選擇除料處理點擊確定，選擇插入下實例命令出現實例對話框，選擇矩形陣列命令，輸入參數按確定，選擇拉伸命令，選擇草繪截面選項，選擇草繪面繪制草圖，選擇約束命令，并選擇除料，創建的機械手柄如圖所示：

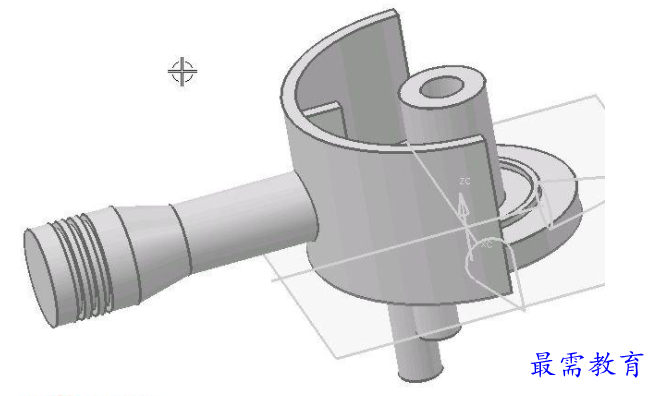

第六步  選擇UGNX4.0菜單欄下插入----設計特征----拉伸命令選擇草繪截面選項，選擇草繪面繪制草圖，選擇約束命令對草圖進行約束，選擇標注命令對草圖進行標注，選擇拉伸深度，并對其進行除料處理，選擇拉伸命令選擇草繪截面選項，選擇草繪面繪制草圖，選擇約束命令對草圖進行約束，選擇標注命令對零件進行標注，輸入拉伸深度，點擊確定，選擇插入----細節特征----邊倒圓命令對零件進行邊倒圓處理，創建完成的機械手柄效果圖如圖所示：
